Сетевые закладки – передача информации по сети 220 В

Наиболее широкое распространение получили закладки, использующие для передачи информации сеть 220 В. Как правило, подслушивающие устройства устанавливаются в стандартную розетку или любой другой постоянно подключенный к силовой сети электроприбор (тройник, удлинитель, блок питания радиотелефона, факс и т. п.), расположенные в любых помещениях и объектах, подключенных к электроснабжению. Дальность передачи информации лежит в пределах от 300 до 1000 м. Она зависит от мощности усилителя и типа модуляции (амплитудной или частотной модуляции несущей).

Упрощённая схема работы:
Приёмное устройство, расположенное вне пределов контролируемого помещения и подключённое к той же сети, перехватывает информационный сигнал и преобразует его в вид, удобный для прослушивания через наушники либо любое звукозаписывающее устройство.

Классические сетевые закладки

Традиционные устройства этого типа встраиваются в стандартную розетку, сетевой фильтр, удлинитель или любой другой прибор, постоянно подключённый к сети. Это могут быть блоки питания радиотелефонов, факсы, настольные лампы и даже бытовая техника. Внешне такая закладка практически неотличима от обычного бытового прибора.

Принцип действия:

• Чувствительный микрофон улавливает акустические колебания и преобразует их в электрический сигнал.
• Усилитель низкой частоты (НЧ) повышает уровень сигнала для дальнейшей модуляции.
• Задающий генератор создаёт высокочастотную несущую (обычно в диапазоне 50–300 кГц).
• Модулятор накладывает аудиосигнал на несущую (используется АМ или ЧМ).
• Выходной усилитель мощности (от 5 до 300 мВт) и согласующее устройство передают сигнал непосредственно в провода электросети.

Рис. 1 – Типовая структурная схема закладки с передачей по сети 220 В (пример)

Преимущества классических сетевых закладок

• Высокая скрытность – их невозможно обнаружить с помощью стандартных радиоприёмников, так как сигнал не излучается в эфир, а идёт по проводам.
• Неограниченное время работы – питание осуществляется от сети 220 В, что исключает необходимость замены батарей.
• Сложность локализации – приёмное оборудование может быть установлено в любой точке сети, что затрудняет поиск источника.

Современные закладки на основе Powerline (PLC)

Технология Powerline Communication (PLC) даёт возможность передавать данные по любым электрическим сетям, включая создание ЛВС на основе транспортных ЛЭП (троллейбусных, в метро) и высоковольтных линий.

Закладки, построенные на этой технологии, могут передавать и принимать по протоколу IP любую информацию – видео, аудио, IP-пакеты – на скорости до 200 Мбит/с и расстоянии до 300 метров. Однако размер такого устройства значительно больше классических аналогов, и его невозможно установить, скажем, в обычную розетку – требуется более вместительный корпус.

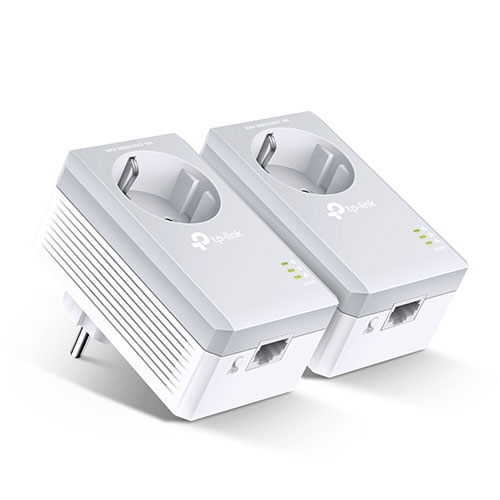

Рис. 2 – Пример современного PLC-адаптера, технология которого может использоваться в закладках

Защита от сетевых закладок

Для противодействия таким угрозам используются специальные сетевые фильтры-подавители (блокираторы). Они подключаются к розетке и создают интенсивный шум в том частотном диапазоне, в котором работают закладки, тем самым блокируя попытку передачи информации по силовой сети.

Рис. 3 – Пример устройства подавления сигналов сетевых закладок

Для примера:

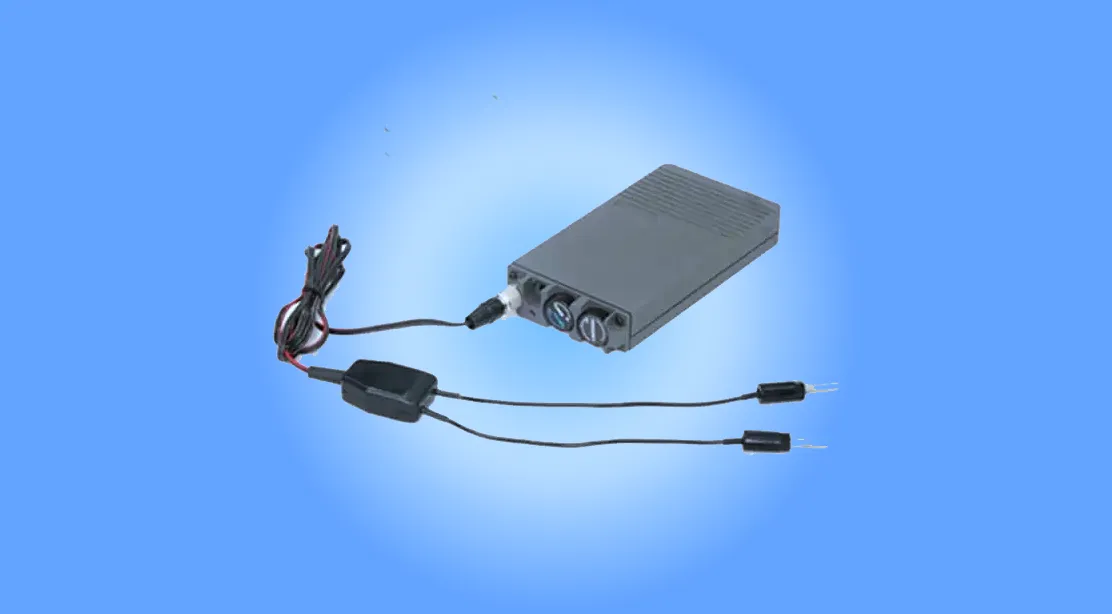

Професиональные сетевые закладки

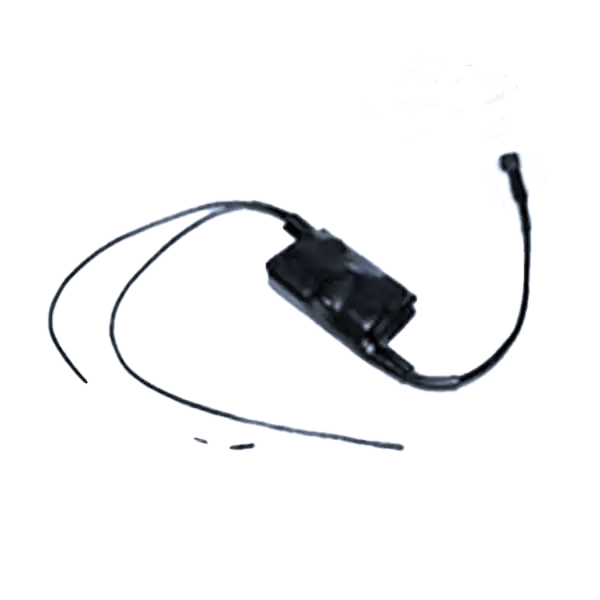

Рис. 4 –

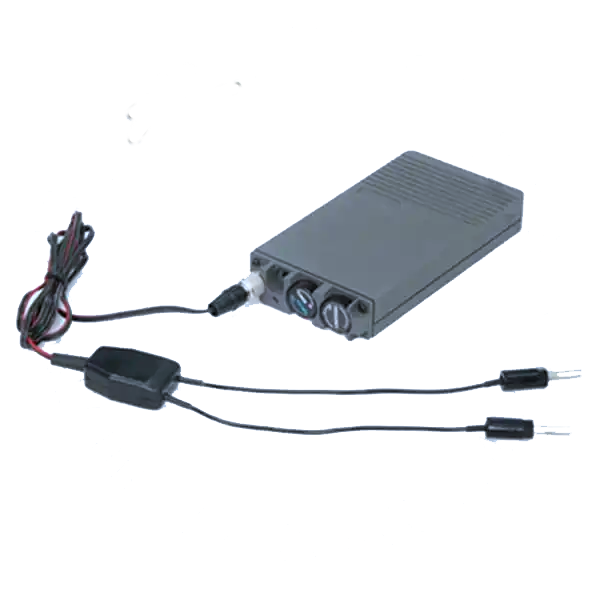

Рис. 5 –
